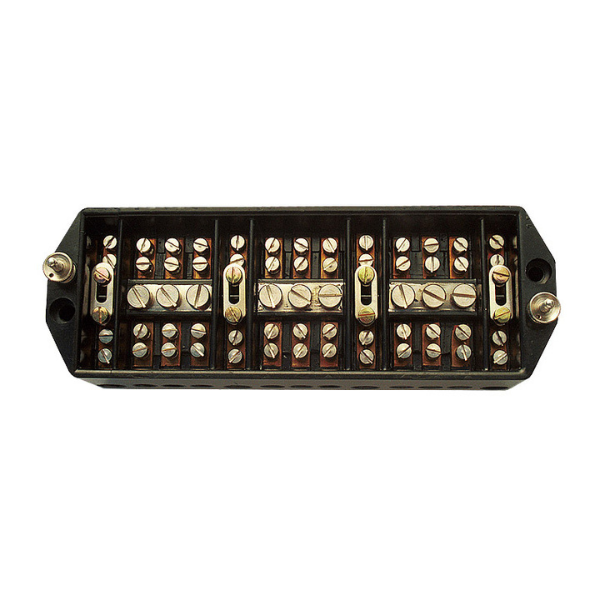

V3A1

La caja de conexiones tipo V3A1 está especialmente diseñada para simplificar el control, la verificación y el ensayo de medidores eléctricos y aparatos de medición instalados en forma definitiva, permitiendo su revisión o sustitución sin necesidad de interrumpir el suministro de energía.

Su diseño permite operar de manera rápida y segura en cualquier momento utilizando únicamente un destornillador con mango aislado. Facilita la inserción de instrumentos de ensayo en los circuitos de tensión e intensidad y permite realizar el cortocircuito de los transformadores de corriente (TI) de forma simple y segura durante las tareas de mantenimiento y control.

Especificaciones y Características Destacadas

• Continuidad del Servicio: Permite ensayar, calibrar o reemplazar equipos de medición sin interrumpir la provisión de energía a los usuarios.
• Operación Segura: Diseñada para realizar trabajos de control bajo tensión exentos de peligro, siguiendo las precauciones elementales de seguridad.
• Cortocircuitado de Transformadores: Facilita la puesta en cortocircuito de los transformadores de intensidad de forma práctica durante las pruebas.
• Compatibilidad Universal: Apta para redes trifásicas tetrafilares y trifásicas trifilares, tanto en conexiones directas como semidirectas e indirectas mediante transformadores de medida.

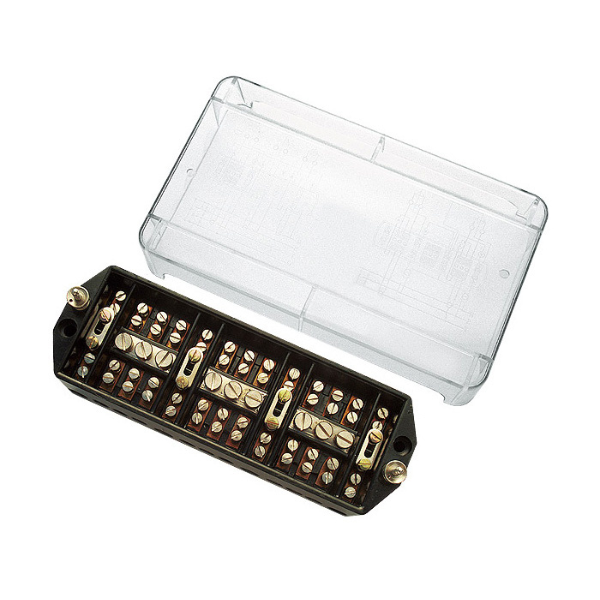

• Dos Variantes de Tapa: Disponible con tapa transparente que permite inspección visual, con o sin aberturas para conductores externos.

Versiones

• S1171AZ11: Tapa plástica con abertura para conductores externos.
• S1171AP12: Tapa plástica sin abertura para conductores externos.
