Regulador de Voltaje Monofásico
Mod. RAV-2 con Control Microprocesado

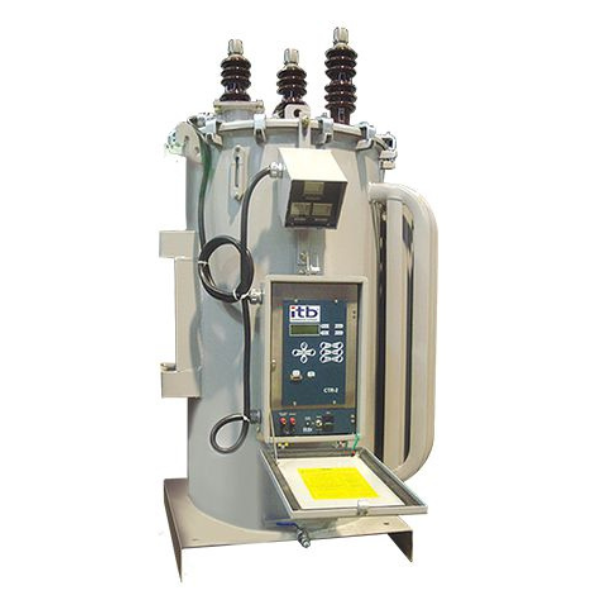

El regulador de tensión monofásico RAV-2 de ITB Equipamentos Elétricos es un autotransformador sumergido en aceite aislante diseñado para corregir las variaciones de tensión en líneas de distribución con la máxima precisión y seguridad. Equipado con tecnología de procesamiento microprocesado de vanguardia e integrado al sistema MiDDe® SCADA, es la herramienta ideal para garantizar la calidad del suministro eléctrico en redes de media tensión.
Especificaciones y Características Destacadas
- Amplia Capacidad de Regulación: Permite ajustar la tensión de línea con un rango de +/-10% a través de 33 escalones (16 de subida, 16 de bajada y posición neutra) con pasos finos de 0.625% por escalón. Cuenta con función de regulación “Bonus” de +/-5% para corrientes nominales superiores al 160%.

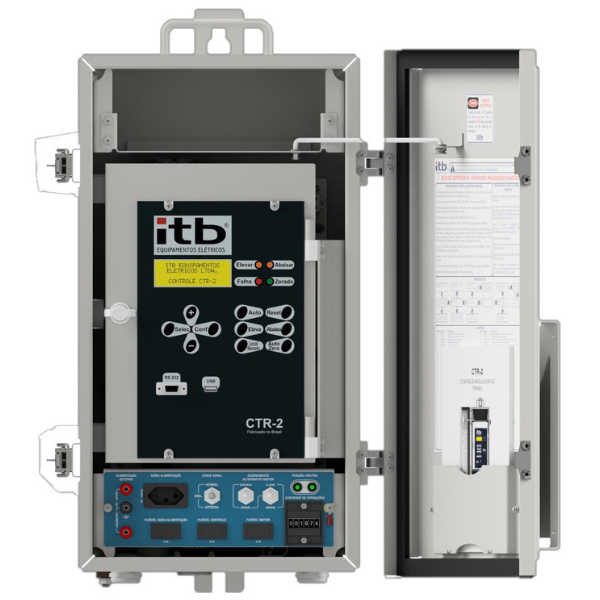

- Controlador Electrónico Avanzado: Supervisa y coordina automáticamente el conmutador de derivaciones. Incluye función “Auto-Zero” para una fácil neutralización del equipo y protección del conmutador por sobrecarga (función IMAX).
- Gestión de Flujo Bidireccional: Dispone de 3 mapas de ajustes independientes para flujo de potencia directo y 1 mapa para flujo inverso con conmutación automática.

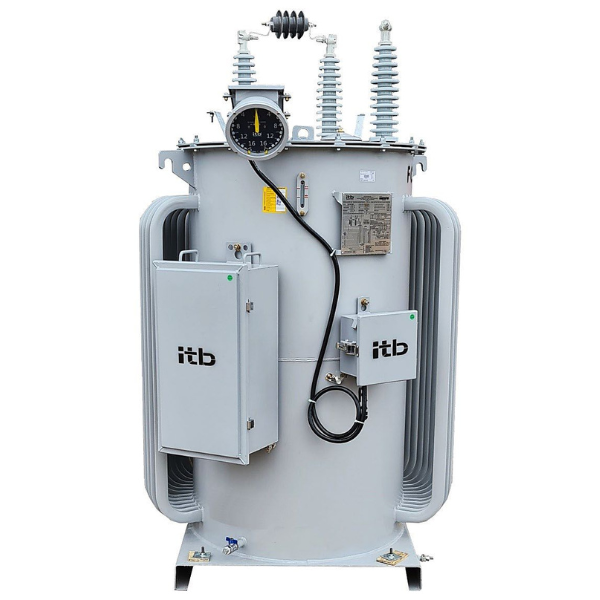

- Construcción Robusta y Segura: Cuba equipada con válvula de alivio de presión, visor del nivel de aceite, toma de muestras y descargadores de sobretensión ZnO con encapsulamiento polimérico para mayor protección del bobinado principal.
- Conectividad e Integración: Puertos de comunicación RS232, RS485 o fibra óptica bajo protocolo DNP 3.0. Permite monitoreo continuo desde PC/Notebook y registro de eventos (Data Log).
Datos Técnicos
| Tensión de Red / Sistema | Hasta 34.5 kV |
| Estándares de Fabricación | ABNT NBR 11809 / ANSI IEEE C57.15 |
| Rango de Regulación | +/-10% (33 posiciones) |
| Incremento por Escalón | 0.625% de la tensión nominal |
| Medio de Refrigeración | Aceite mineral aislante tipo A (Libre de PCB) |
| Indicador de Posición | Encoder absoluto digital + Display externo de máximos/mínimos |
| Tensión de Referencia (Control) | 90 ~ 135 V (Resolución 0.1 V) |
| Temporización de Conmutación | 10 ~ 180 segundos |
| Comunicaciones | RS232, RS485, Fibra Óptica (Protocolo DNP 3.0) |
| Integración | Compatible con Sistema MiDDe® SCADA |
