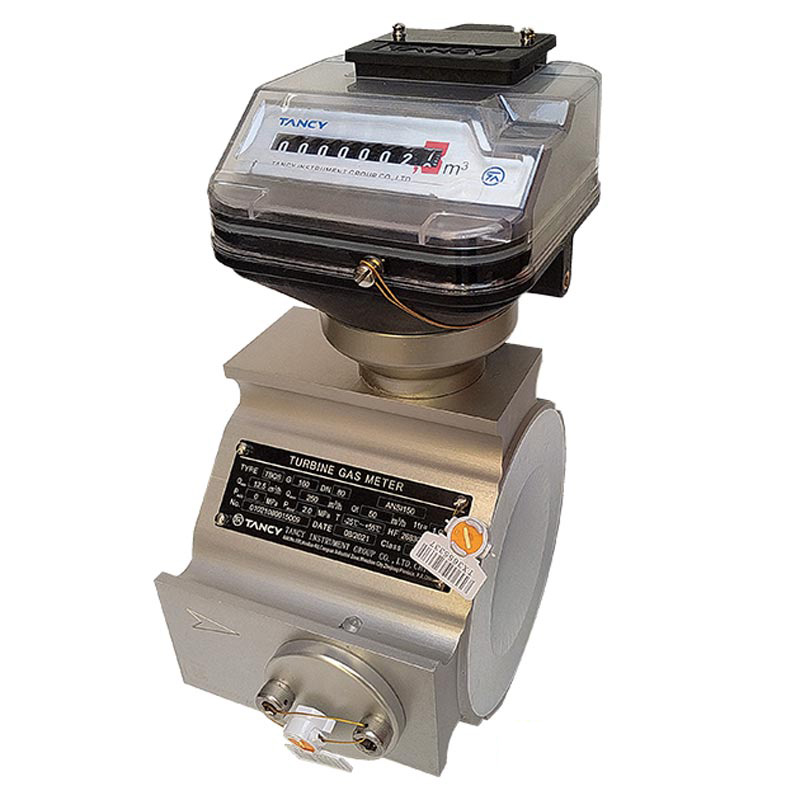

Medidor de Gas modelo TBQs

El Medidor de Gas Tancy Modelo TBQS es un instrumento velocimétrico tipo quantómetro de cuerpo corto, diseñado especialmente para mediciones internas no sujetas a fiscalización (medición secundaria o de proceso). Certificado bajo la directiva PED 2014/68/EU y la norma EN 12480, ofrece una respuesta lineal con alta repetitividad y minima pérdida de carga.

Su diseño incorpora un cartucho de medición desacoplado mecánicamente del cuerpo principal mediante o-rings, protegiendo los mecanismos internos de eventuales deformaciones térmicas o mecánicas durante el montaje en la tubería.

Especificaciones y Características Destacadas

• Principio de Medición Velocimétrico: Nariz aceleradora interna y rotor de álabes mecanizado en CNC balanceado con máxima precisión, garantizando mediciones estables, funcionamiento silencioso y libre de vibraciones.
• Acoplamiento Magnético: Transmisión de movimiento al odómetro por acoplamiento magnético, garantizando total hermeticidad entre el área de alta presión y la atmósfera.
• Construcción y Lubricación: Cuerpo de aluminio extruido con anodizado anticorrosivo. Configuración estándar libre de mantenimiento con rodamientos autolubricados.
• Odómetro Protegido: Cabezal de 8 dígitos en carcasa plástica estabilizada contra rayos UV con protección IP65.
• Compatibilidad con Correctoras: Incluye conexiones preparadas para sensor de presión (Rosca 1/4′′ NPT) y sensor de temperatura (G 1/4′ opcional).
• Emisión de Pulsos: Equipado con 1 emisor de pulsos de baja frecuencia (reed-switch NO) y detector de fraude/tampering (reed-switch NC). Emisor de alta frecuencia tipo Namur disponible como opcional. Apto para áreas clasificadas usando barreras de seguridad intrínseca.
• Amplia Tolerancia Térmica: Operación garantizada en rangos de temperatura de −20 ºC a +60 ºC.

Datos Técnicos
