Medidor de Gas modelo TBQM

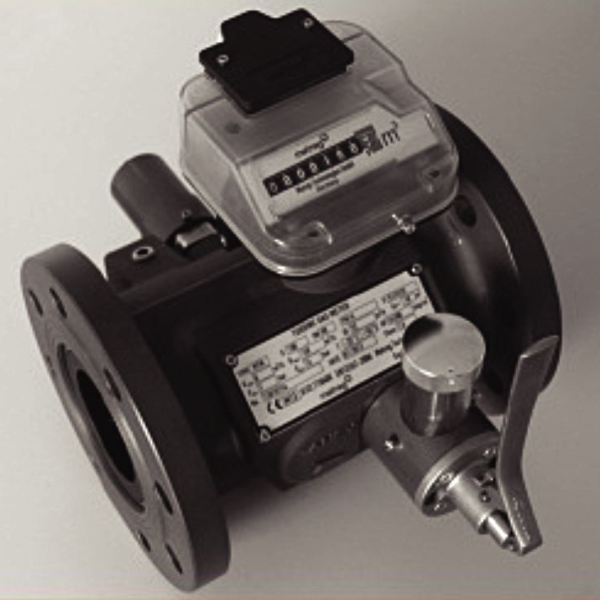

El Medidor de Gas Tancy Modelo TBQM es un equipo inferencial de turbina de alto rendimiento, especialmente diseñado y aprobado para medición fiscal y transferencia en custodia de gas natural. Cumple con las exigentes normativas internacionales MID (EN 12261:2002) y OIML R137 (partes 1 y 2).

Construido bajo el concepto de unidad medidora integrada dentro del cuerpo metálico (line in system), la unidad de medición se encuentra desacoplada mediante o-rings para aislarla de posibles esfuerzos mecánicos o deformaciones de la tubería durante la instalación.

Especificaciones y Características Destacadas

• Medición de Alta Precisión: Acondicionador de flujo tipo “nariz” a la entrada que acelera la vena de fluido y la direcciona hacia el rotor de aluminio. Ofrece una rangeabilidad mínima asegurada de 20:1 y límites de error de 1% en el rango alto de caudal (Qt a Qmax) y 2% en el rango bajo (Qmin a Qt).
• Acoplamiento Magnético Hermético: La rotación del rotor se transmite mecánicamente hacia el acoplamiento magnético interno y luego al externo, separado herméticamente por una placa de aislamiento para evitar fuga de gases.
• Construcción y Lubricación Versátil: Cuerpo fabricado en aluminio o acero al carbono según la clase de presión. Disponible en versión libre de mantenimiento con rodamientos autolubricados, o con sistema de lubricación externa mediante bomba inyectora de aceite.
• Odómetro Protegido y Antifraude: Cabezal de 8 dígitos en carcasa de policarbonato con protección IP65. Cuenta con sensor de fraude magnético que abre el circuito ante campos magnéticos externos no autorizados.

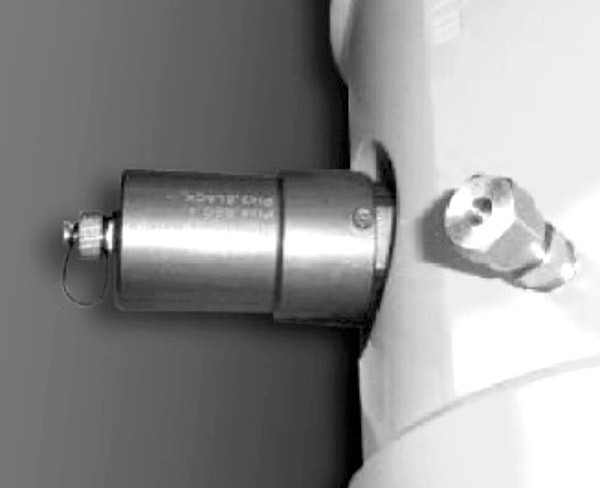

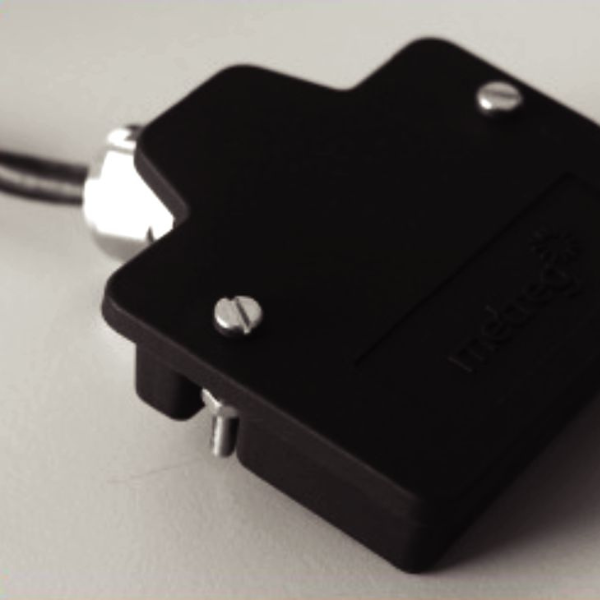

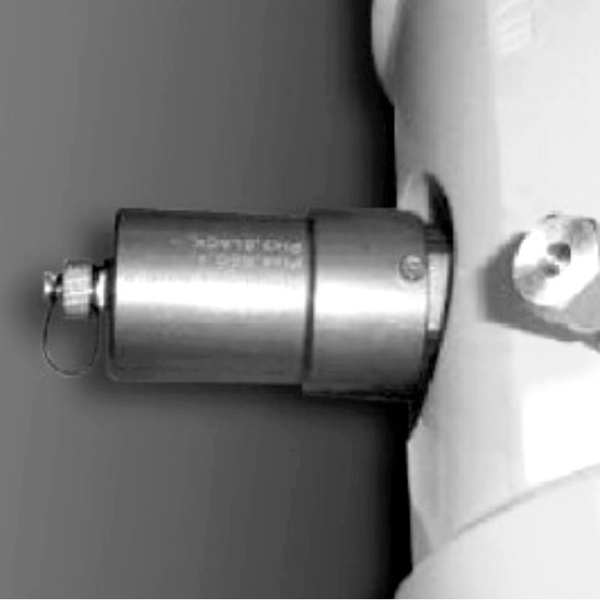

• Opciones de Sensado y Correctoras de Volumen: Cuerpo equipado con toma para sensor de presión y vaina porta-termómetro (G1/4”) para sensores de 6mm. Compatible con correctoras de volumen externas mediante emisores de baja frecuencia (reed-switch) o computadores de flujo mediante 1 o 2 sensores inductivos de alta frecuencia (tipo Namur hasta 1500Hz).
• Seguridad en Áreas Clasificadas: Aprobado para instalación en áreas con atmósfera explosiva Ex II 2G C II T4 X (Zona 1) mediante el uso de barreras de seguridad intrínseca.

Datos Técnicos
